Системы очистки сточных вод требуют оборудования, способного выдерживать постоянные перемещения и агрессивные условия без сбоев в работе. В плавучих реакторах, где декантационные стрелы и трубопроводы движутся вслед за изменением уровня жидкости, эту задачу выполняют шарнирные соединения. Они обеспечивают плавное контролируемое перемещение при сохранении герметичности, снижают затраты на техобслуживание, предотвращают аварии и поддерживают бесперебойную работу критически важных процессов.

Очистные сооружения предназначены для приёма загрязнённой воды из жилых домов, предприятий и промышленных объектов и возврата её в окружающую среду в безопасном виде. Для этого используются механические и биологические процессы, которые разделяют твёрдые частицы, разлагают органику и стабилизируют остаточный ил. Система находится в постоянном движении: меняются потоки, наполняются и опорожняются резервуары, циклически работают мешалки, аэраторы, отстойники и реакторы.

Поскольку большая часть процессов связана с перемещением воды и ила по жёстким трубопроводам, любой компонент, снижающий механические напряжения, становится критически важным. Шарнирные соединения позволяют оборудованию для обработки осадка и сбраживания двигаться так, как задумано конструкцией, без утечек, усталостных разрушений и дорогостоящих простоев.

Плавучий реактор – это система сбраживания осадка, в которой для удаления осветлённой жидкости из-под поверхности используется плавучее декантационное оборудование, отслеживающее изменение уровня ила. Сам резервуар неподвижен, а плавающим элементом является механизм внутри, который удерживается на поверхности жидкости. Его задача – собирать наиболее чистую надосадочную жидкость (слой, образующийся над осевшими твёрдыми частицами), не затрагивая более тяжёлые фракции. Декантационная стрела должна постоянно находиться на уровне жидкости, поэтому она выполнена подвижной – может поворачиваться, вращаться и перемещаться в течение всего цикла сбраживания. Именно эта непрерывная подвижность и делает гибкие шарнирные соединения столь востребованными.

Плавучие реакторы испытывают уникальные механические нагрузки. Уровень жидкости может сильно меняться при наполнении, перемешивании и декантации, заставляя декантационную стрелу проходить широкий вертикальный диапазон. Если бы подвижность была ограничена, жёсткие трубы под нагрузкой перекашивались, заклинивали или трескались. Добавьте к этому агрессивную среду, насыщенную коррозионными газами, абразивным илом и постоянное погружение – и каждая точка соединения становится потенциальным местом отказа. Смещение стрелы нарушает процесс декантации, а утечки или усталость металла приводят к дорогостоящим простоям. Именно это сочетание постоянного движения и жёстких условий эксплуатации делает шарнирные соединения идеальным решением: они компенсируют подвижность, защищают трубопровод и обеспечивают надёжную работу системы каждый день.

Шарнирные соединения позволяют поддерживать эффективную работу плавучих реакторов. Поскольку декантационные стрелы и внутренние трубопроводы должны подниматься, опускаться и поворачиваться при каждом изменении уровня жидкости, соединительные узлы должны двигаться столь же свободно.

Благодаря снижению нагрузки на трубопроводы и уменьшению числа точек износа шарнирные соединения сокращают внеплановое техобслуживание, продлевают срок службы декантационного оборудования и предотвращают перекосы, которые могли бы нарушить работу станции. Шарнирные соединения обеспечивают гибкость и долговечность, необходимые для достижения оптимальной производительности.

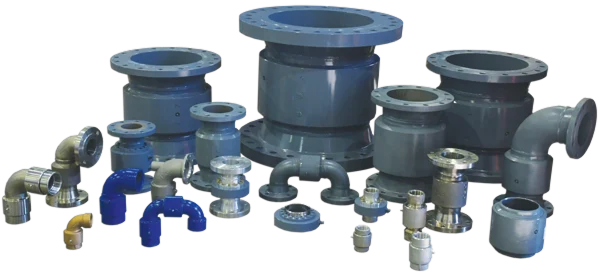

Поскольку плавучие реакторы на очистных сооружениях зависят от долговечных и неприхотливых в обслуживании подвижных соединений, выбор правильного шарнира имеет большое значение. Dixon предлагает широкий ассортимент шарнирных соединений с различными уплотнениями, конструктивными исполнениями, материалами и типами концевых соединений, чтобы удовлетворить потребности вашего применения.

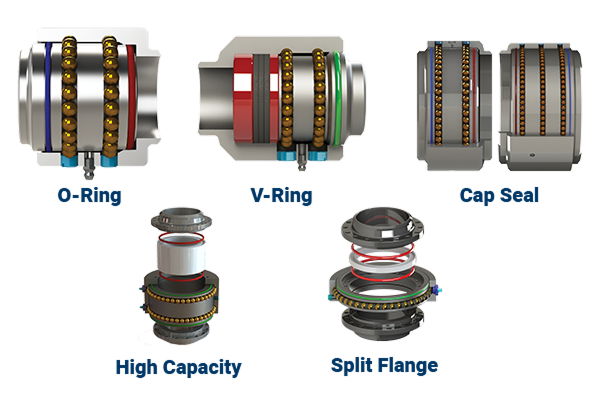

Типы:

• O-кольцо: 1–4 дюйма

• V-кольцо: 2–14 дюймов

• Торцевое уплотнение (Cap seal): 14–24 дюйма

• Высоконагруженное (High capacity): 2–4 дюйма

• Разрезной фланец (Split flange): 2–6 дюймов

Материалы уплотнений:

• FKM (фторкаучук)

• PTFE (политетрафторэтилен)

• EPDM

• Нитрильный каучук

• Нитрильный каучук, одобренный FDA

• FKM для низких температур

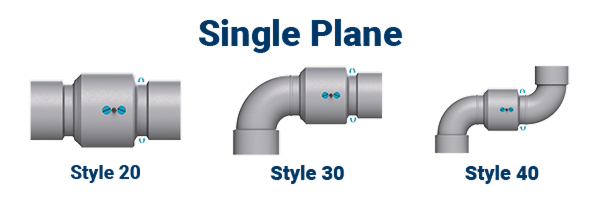

• Одноплоскостные:

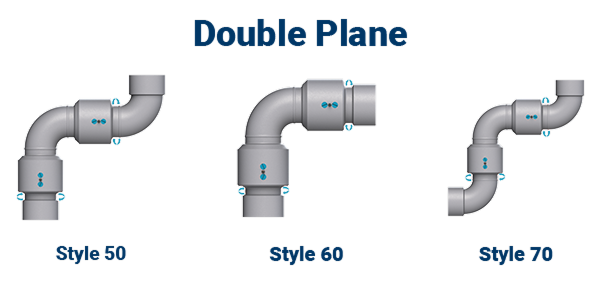

• Двухплоскостные:

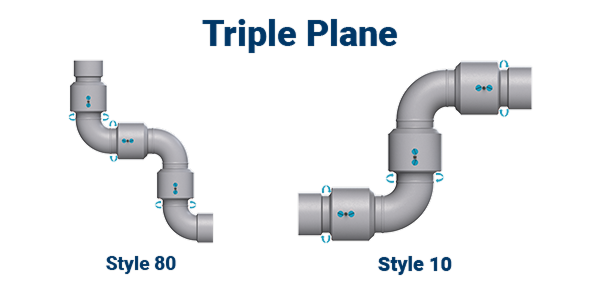

• Трёхплоскостные:

Материалы корпуса шарниров:

• Алюминий

• Латунь

• Углеродистая сталь

• Ковкий чугун

• Нержавеющая сталь

Типы концевых соединений:

• Наружная резьба NPT

• Внутренняя резьба NPT

• Фланец на 150#

• Фланец TTMA

• Под паз (Grooved)

• Под приварку

Шарнирные соединения – это надёжное решение реальных механических проблем, возникающих при эксплуатации плавучих реакторов на очистных сооружениях. Модернизируете ли вы существующее оборудование или проектируете новую систему, шарниры Dixon помогут обеспечить безопасную и эффективную работу очистных сооружений.
