- отводы или углы – фитинги, которые предназначены для постепенного изменения направления рукавов одинакового диаметра, но при этом они расположены под углом. Есть и отводы крутоизогнутые.

- тройники или коллекторы – фитинги, предназначенные для возможности выхода к коллекторным трубам.

- фитинг-крестовина применяется в случаях соединения трех или четырех трубопроводов одновременно.

- фитинги-муфты чаще используются для соединения труб одного диаметра.

- переходники, наоборот, используются для соединения труб разного диаметра.

- пробки применяются в качестве заглушки вместо труб.

- штуцерами соединяют трубопроводы с гибкими шлангами.

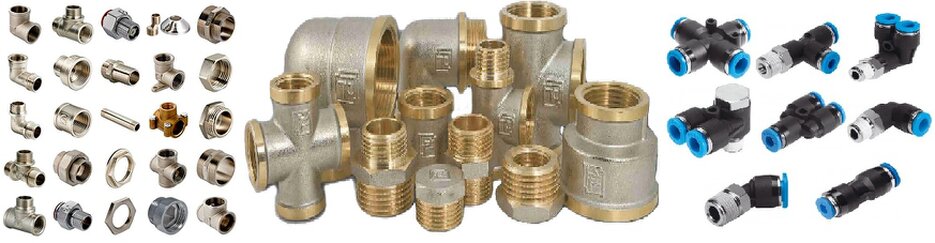

Соединения для труб делятся и по другим признакам, например, по материалу:

- пластмассовые для пластиковых труб

- для металлических трубопроводов фитинги делают тоже из металла (чугун, сталь или латунь, медь).

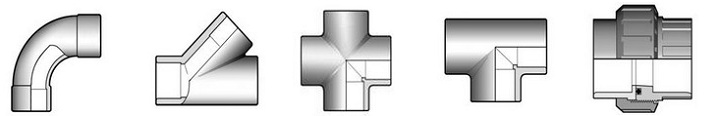

Схематическое изображение некоторых видов фитингов представлено на иллюстрации ниже.

ГОСТ ISO 2531-2012 Трубы, фитинги, арматура и их соединения из чугуна с шаровидным графитом для водо- и газоснабжения. Технические условия.

ГОСТ 20527-82 Фитинги угловые крупнотоннажных контейнеров. Конструкция и размеры.

ГОСТ 32590-2013 Фитинги из меди и медных сплавов для соединения медных труб способом капиллярной пайки. Технические условия.

ГОСТ 32591-2013 Фитинги из меди и медных сплавов для соединения медных труб способом прессования. Технические условия.

ГОСТ 8946-75 Угольники чугунные, черные и оцинкованные.

ГОСТ 32585-2013 Фитинги-переходники из меди и медных сплавов для соединения трубопроводов. Технические условия.

Поскольку фитинг – приспособление достаточно простое и маленькие, технические требования к нему небольшие. Одна из характеристик – диаметр условного прохода, распространен диапазон от 8 до 100 миллиметров. Диапазон рабочей температуры фитинга должен совпадать с этим же параметром РВД или трубопровода, с которым должен соединяться фитинг. Давление зависит от среды, которая будет проводиться по трубам и от материала, из которого изготовлен фитинг.

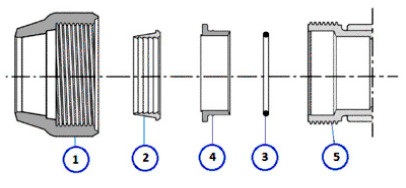

2. Цанга

3. Уплотняющее резиновое кольцо

4. Упорная втулка

5. Корпус

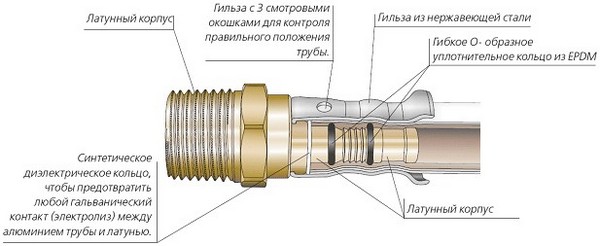

Подробное описание строение фитинга для металлопластиковых труб:

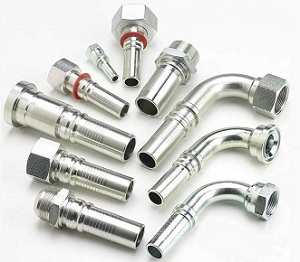

Универсальный хвостовик используется практически со всеми видами РВД, кроме тех, количество навивок которых равно 6.

Интерлок используют при опрессовке РВД с 4 или 6 навивками. Установка данного фитинга сложнее и занимает больше времени, чем универсального, зато он более устойчив к ударам.

19 серия фитингов используется для РВД с 4 навивками больших диаметров.

Многоразовые фитинги используются для резиновых РВД, ремонтные.

SC серия – фитинги для РВД с 4 или 6 навивками, при опрессовке не снимается ни наружный, ни внутренний слои.

Независимо от строения, существует и другая классификация фитингов: резьбовые(стандарты DK, DKI, DKM, DK-Flat и другие, отличаются друг от друга размером внутреннего конуса и происхождением стандарта: европейский, российский, японский и другие) и нерезьбовые (Connector – ремонтный фитинг, Banjo- кольцевой фитинг, Steck – замковой фитинг, DKWC штуцер – для моек высокого давления и другие) соединения

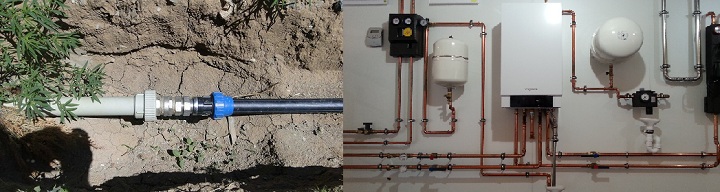

Как правило, фитинги применяют в тех местах соединений рукавов, шлангов, труб, где изменяется их направление прокладки, имеется разное количество входов и выходов или фитинг является переходом на больший или меньший радиус или происходит смена материала РВД или трубы. Фитинги широко применяются как в быту (питьевое водоснабжение, оросительные системы), так и в промышленной сфере (нефтяное и газовое оборудование, строительная область и многое другое).

В целом, можно сказать, что там, где применяются шланги, РВД и трубы, будут применяться и фитинги.

Основное преимущество фитинга – при разрыве РВД или трубы нет необходимости их разрыва для того, чтобы заменить часть. Также соединения-фитинги обеспечивают более надежное соединение и максимальную безопасность использования в условиях высокого давления и вибрации. Это преимущества фитингов в целом, например, при сравнении с пайкой или сваркой.

Конечно, существуют и достоинства между видами фитингов. Например, латунные фитинги прочнее медных соединений, они обладают отличными литейными свойствами, а также высокой коррозийной стойкостью.

Полипропиленовые фитинги отличаются повышенной надежностью и длительным сроком эксплуатации. Они универсальны, полипропилен обладает высокой химической устойчивостью, что расширяет область применения данных соединений. Такие фитинги имеют высокий диапазон рабочих температур, максимальную пропускную способность. В применении у них есть еще одно важное преимущество – они очень просты в применении и могут соединять трубы и РВД из разных материалов.

Монтаж резьбового фитинга осуществляется так: сначала на торце производится нарезка, затем подбирают и накручивают гайку, сгон обрабатывают уплотнителем и накручивают фитинг и завершают монтаж поджиманием контргайкой.

Стоит отметить, что количество предложений фитингов огромно и выбрать соединение, отвечающее всем требованиям, не представляет труда.

Фитинги стандарта DK – сферический ниппель, посадочный конус под ответный штуцер 24, 37, 60. Накидная гайка, либо обжимная гайка.
