Полное руководство по быстроразъемным соединениям Q.Safe - Гидролинии.ру

Современное гидравлическое оборудование зачастую выполняет множество задач и требует частой смены навесного инструмента. Быстроразъемные соединения упрощают эти замены: они поддерживают давление в гидросистеме, снижают перепады давления, ограничивают утечку масла и требуют минимальных усилий при стыковке. Благодаря этому они становятся незаменимым компонентом в строительной, сельскохозяйственной и другой технике, работающей с вспомогательными гидролиниями.

Они обеспечивают стабильное качество и высокие характеристики в самых разных гидравлических системах. Линейка Q.Safe насчитывает более 1200 позиций, включая аксессуары и запасные части. Она гарантирует полную взаимозаменяемость с другими быстроразъемными соединениями на рынке. Большинство изделий серии обладают превосходной коррозионной стойкостью благодаря покрытию Cr3+ и цинк-никелевому покрытию, которое превосходит требования стандарта ISO 4520.

Плоскостная линейка Q.Safe — ключевой элемент ассортимента Manuli. Она разработана для расширения возможностей высокопроизводительных соединений. В линейку входят четыре модели плоскостных клапанных соединений, каждая из которых изготовлена по высоким спецификациям Manuli и предназначена для работы в самых тяжелых условиях.

В состав плоскостной линейки Q.Safe входят:

• MQS-F – плоскостные соединения

• MQS-FH – плоскостные соединения высокого давления

• MQS-FP – плоскостные соединения с возможностью подключения вилки под давлением

• MQS-FS – плоскостные соединения резьбового типа

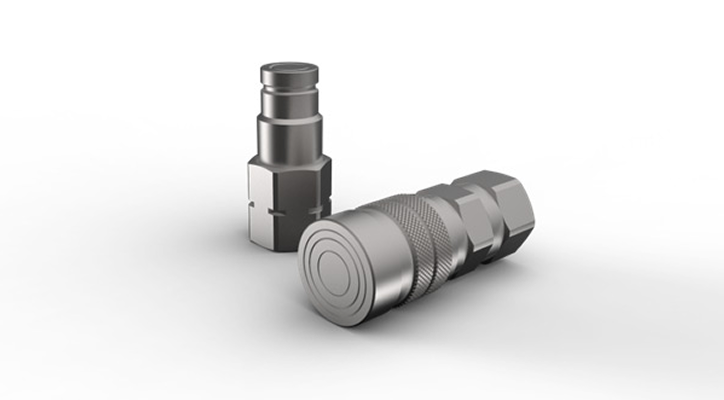

Соединения MQS-F обеспечивают глобальную взаимозаменяемость, выдерживают высокое давление и имеют минимальное падение давления, что способствует эффективной работе гидросистемы. Оптимизированная внутренняя конструкция обеспечивает высокую пропускную способность, а трехвалентное хромовое покрытие Cr3+ гарантирует более 400 часов стойкости к красной ржавчине в соляном тумане.

Соединение допускает стыковку с розеткой при остаточном давлении до 6 МПа и работает при давлениях до 25 МПа в разомкнутом состоянии и до 35 МПа в сомкнутом. Диапазон рабочих температур — от –30°C до +110°C. Литое полиуретановое уплотнение, термообработанные высокопрочные материалы и взаимозаменяемость по ISO 16028 обеспечивают долговечность; соединение выдерживает 1 000 000 циклов при 120% от рабочего давления. Утечка масла при подсоединении и отсоединении минимальна, что способствует чистоте эксплуатации и снижению риска загрязнения.

Серия MQS-FH разработана для непрерывной работы в системах высокого давления. По сравнению со стандартной серией MQS-F, соединения MQS-FH имеют более массивную наружную конструкцию и усиленные внутренние компоненты, рассчитанные на тяжелые гидравлические условия.

Кроме того, MQS-FH отличается повышенным ресурсом в условиях интенсивной эксплуатации и улучшенной коррозионной стойкостью благодаря цинк-никелевому покрытию (ZnNi), которое обеспечивает до трех раз большую стойкость к коррозии. Соединение можно стыковать с розеткой при остаточном давлении до 6 МПа; рабочее давление составляет 35 МПа как в сомкнутом, так и в разомкнутом состоянии. Конструктивные особенности включают усиленное полиуретановое уплотнение, более прочный корпус и повышенную энергоэффективность.

MQS-FP часто используется на навесном оборудовании землеройных машин. Соединение можно подключать и отключать при полном рабочем давлении со стороны вилки. Это достигается за счет добавления микроклапана с миниатюрным полиуретановым уплотнением, образующего трехклапанную систему, которая позволяет работать под давлением.

В дополнение к стандартным свойствам MQS-F, серия MQS-FP обеспечивает стыковку при полном рабочем давлении 35 МПа со стороны вилки и имеет цинк-никелевое покрытие для повышенной коррозионной стойкости. MQS-FP выдерживает рабочее давление 35 МПа как в сомкнутом, так и в разомкнутом состоянии, а усилие стыковки остается низким даже при подключении под давлением.

MQS-FS вобрало в себя конструктивные решения всей серии плоскостных соединений и считается эталонным соединением этого типа. Отличаясь высокой прочностью и сохраняя гидродинамические характеристики всей плоскостной линейки Q.Safe, MQS-FS подходит для самых тяжелых и ответственных применений.

Помимо свойств базовой серии MQS-F, MQS-FS допускает стыковку при полном рабочем давлении 35 МПа с обеих сторон и выдерживает рабочее давление до 42 МПа в соединенном состоянии и до 35 МПа в разомкнутом. Серия обладает коррозионной стойкостью цинк-никелевого покрытия до 720 часов, резьбовым механизмом стыковки, требующим минимальных усилий при подключении под давлением, улучшенным литым полиуретановым уплотнением и исключительно прочной конструкцией.

Линейка плоскостных мультиконнекторов Q.Safe объединяет производительность плоскостных соединений Q.Safe с эффективностью и безопасностью блочных мультиконнекторных систем. Она предназначена для сокращения времени стыковки при использовании нескольких соединителей, исключает риск неправильного подключения и перекоса между подвижным и неподвижным блоками. Компактная конструкция позволяет минимизировать дополнительный вес и плотно компоновать рукава, сохраняя при этом удобный доступ.

Плоскостные соединения в составе системы выдерживают высокое давление (350 бар) и высокие расходы, обеспечивая передовые характеристики с низким перепадом давления. Потери масла при стыковке и расстыковке практически равны нулю (от 0,007 до 0,009 см³), а соединение можно выполнять при остаточном давлении. Система также проста в очистке и обслуживании, что обеспечивает надежную работу в применениях с большим количеством соединений.

Быстроразъемные соединения MQS-F 90° предназначены для применений с ограниченным пространством или там, где прямое соединение не подходит. Они особенно полезны на транспортных средствах и оборудовании с множеством инструментов, где прокладка рукавов не позволяет использовать стандартные прямые соединители. Изменяя ориентацию подключения рукава, конструкция 90° позволяет более рационально размещать гидравлические рукава и компоненты.

Конфигурация 90° вносит определенную внутреннюю турбулентность, что увеличивает перепад давления через соединение. Однако, будучи спроектированным по тем же стандартам, что и серия MQS-F, угловой вариант сохраняет минимальное дополнительное падение давления и остается одним из самых эффективных соединений своего типа. Доступные в размерах 3/8" и 1/2", быстроразъемные соединения MQS-F 90° соответствуют ISO 16028 и полностью взаимозаменяемы с плоскостными соединениями других брендов.

MQS-ARM и MQS-ARB — это усовершенствованные неплоскостные соединения, разработанные для жесткого монтажа на сельскохозяйственной технике. Совместимые со стандартными вилками ISO A, эти изделия обеспечивают работу в тяжелых условиях, где требуется подключение под давлением и надежная эксплуатация.

MQS-ARM допускает стыковку при остаточном давлении со стороны вилки и использует формат push-pull с автоматическим отсоединением в соответствии с ISO 5675. Серия выдерживает рабочее давление до 30 МПа, имеет коэффициент запаса 4:1 для динамических давлений и прошла испытания на 500 000 циклов при 120% от рабочего давления.

MQS-ARB расширяет функциональность, позволяя подключать оба соединения под полным давлением, что обеспечивает большую эксплуатационную гибкость в сельскохозяйственных применениях.

Непосредственный монтаж на рукав (DHI – Direct to Hose Integration)

Программа Q.Safe DHI позволяет монтировать быстроразъемное соединение непосредственно на рукав, без использования типовых переходных фитингов. Интеграция соединения с рукавной сборкой сокращает количество компонентов и упрощает оснащение в типовых гидравлических системах.

Прямой монтаж дает преимущества: меньше деталей, лучше герметичность, проще обслуживание. В полевых условиях облегчается проблема откручивания, обеспечивается совместимость с сериями ISO A, ISO B и плоскостными соединениями. Такой подход повышает безопасность за счет снижения ошибок при сборке и предоставляет экономичный путь техобслуживания без необходимости замены рукава.

Серия MQS-FEH разработана для экстремальных высокочастотных импульсных условий при высоком давлении, обеспечивая надежную работу в тяжелых машинах и внедорожной технике. Уникальная система фиксации (патент pending) и усиленная конструкция соединения гарантируют длительное герметичное уплотнение без утечек в условиях интенсивных вибраций и ударных нагрузок. Возможные отказы, характерные для высокоимпульсных применений, устранены за счет обновленной конструкции, что подтверждает надежность работы в реальных условиях.

Соединения MQS-FEH подходят для широкого спектра машин и инструментов, включая гидромолоты, камнедробилки и грохоты, демонтажное оборудование, виброплиты и дорожные катки, фрезы для асфальта, сваебойное оборудование, буровую технику для твердых пород, а также общепромышленную внедорожную технику, подверженную интенсивным вибрациям.

В целом, линейка Q.Safe предлагает высококачественные быстроразъемные решения, разработанные с учетом требований к производительности, безопасности и долговечности, предъявляемых к гидравлическим системам.
