Обжим и развальцовка фитингов: в чём разница - Гидролинии.ру

Вне зависимости от области применения, рукавные сборки требуют использования обжимных и развальцованных фитингов. Для обеспечения более надёжного и герметичного соединения важно понимать различия между этими двумя способами.

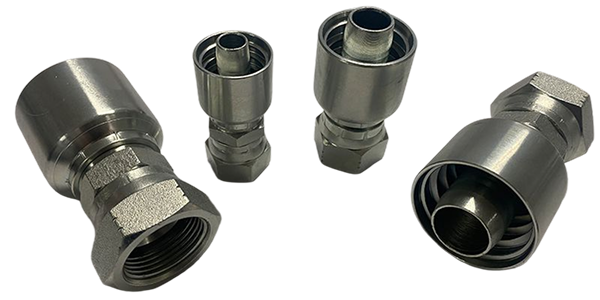

Обжим используется для соединения деформируемых фитингов с гибкими рукавами. Как правило, эта операция выполняется с помощью специального инструмента. Обжимные соединения формируются путём прижатия фитинга к рукаву с помощью обжимного инструмента, что создаёт надёжное соединение.

Обжим является методом соединения рукавов и фитингов и может выполняться с использованием ручных обжимных инструментов или автоматических обжимных станков.

Этот способ соединения не требует сварки или нарезания резьбы и подходит для применений с ограниченным пространством.

Процесс обжима может выполняться с помощью электрических и ручных инструментов — от простых ручных устройств до отдельных станков, предназначенных для высокоточного и крупносерийного производства.

Соединение достигается путём обжима, то есть приложения усилия к наружному диаметру (OD) с помощью обжимного инструмента по всей окружности (360°). Как правило, сжатие выполняется один или несколько раз с использованием вращающихся матриц для предотвращения изгиба. В результате этого процесса изменяются длина и форма фитинга по всей окружности. Поскольку сжатие происходит одновременно, уменьшение диаметра втулки требует большего усилия.

Развальцовка — это процесс металлообработки, при котором используются специализированные машины, предназначенные для конкретных применений, как в мелкосерийных, так и в крупнообъёмных сборках.

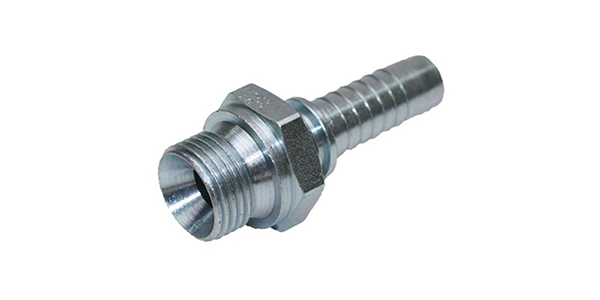

При развальцовке на заготовку последовательно наносятся повторяющиеся высокоскоростные удары; эта постепенная деформация формирует металл и уменьшает его диаметр до требуемых размеров. Обычно процесс применяется для проволоки или прутка. В индустрии рукавов развальцовка заключается в медленном продвижении рукава с фитингом через набор неподвижных матриц. Матрицы быстро открываются и закрываются. Это действие уменьшает диаметр втулки, одновременно прижимая рукав к зазубринам ниппеля. В результате форма фитинга изменяется, и он становится неразъёмно соединённым с рукавом.

При использовании развальцовки в сборочных операциях два металлических элемента сжимаются с такой силой, что соединяются в единое целое. Тросы часто изготавливаются с применением развальцовки, поскольку этот процесс позволяет канату безопасно поднимать и удерживать тяжёлые грузы (до тысяч фунтов) после установки фитингов. При этом обязательно проверяется прочность готового изделия на разрыв.

Развальцовка — это процесс увеличения или уменьшения диаметра трубы на определённом участке, обычно выполняемый как холодная обработка металла.

Обжим — это уменьшение диаметра трубы с целью её соединения с другой трубой за счёт деформации второй трубы. Для обжима обычно используется обжимной станок.

Хотя обжимные станки стоят дороже, их совместимость с автоматизацией и простота интеграции в производственные линии делают их более эффективными и популярными в промышленном производстве рукавов. Развальцовка, в сравнении, обычно является ручным процессом.
