Номинальное давление рукавных сборок: что важно знать - Гидролинии.ру

\

Номинальное давление – один из главных параметров, от которого зависят безопасность, ресурс и надёжность любой рукавной сборки. Будь то гидравлика, перекачка химикатов, пищевое производство или общепромышленные задачи – каждый рукав и фитинг рассчитаны на работу в строго определённом диапазоне давлений. Превышение этих значений ведёт к утечкам, быстрому износу, поломке оборудования или даже аварии.

Это максимальное внутреннее давление, которое компонент способен выдерживать без риска разрушения при заданных условиях. На этот параметр влияют материал изделия, рабочая температура и совместимость с перекачиваемой средой. Обычно номинальное давление указывают для комнатной температуры (21,1 °C), если не оговорено иное.

Мало знать значение в фунтах на квадратный дюйм (PSI) – важно понимать, о каком именно давлении идёт речь, чтобы правильно оценить возможности сборки.

• Рабочее давление (иногда называют максимально допустимым рабочим – MAWP) – это наибольшее постоянное давление, которое сборка может выдерживать в штатном режиме. Именно на него следует опираться при проектировании.

• Разрывное давление – это давление, при котором сборка разрушается. Обычно оно в 3–4 раза выше рабочего. Работать при таком давлении категорически запрещено.

• Пробное (испытательное) давление – применяется для проверки герметичности и прочности сборки на заводе-изготовителе. Оно выше рабочего, но ниже разрывного.

Вакуумный рейтинг показывает, какое разрежение может выдержать рукав без схлопывания или подсоса воздуха. Критично для всасывающих линий.

При подборе и сборке рукавной линии всегда действует принцип: максимальное рабочее давление всей сборки определяется самым слабым звеном – компонентом с наименьшим номиналом. Это значит, что в расчёт нужно брать все элементы: сам рукав, муфты, фитинги, переходники, хомуты или обжимные втулки, прокладки и уплотнения. Каждый из них вносит свой вклад в итоговый показатель. Пример: если у вас рукав на 300 PSI, фитинги на 500 PSI, а переходник всего на 200 PSI – рабочее давление всей сборки не может превышать 200 PSI. Поэтому крайне важно правильно документировать все номиналы и неукоснительно соблюдать технологию сборки.

Часто рукава делят на три категории – низкого, среднего и высокого давления.

Что это значит на практике?

• Низкое давление – обычно до 300 PSI. Применяется для подачи воздуха, воды, пищевых жидкостей.

• Среднее давление – от 300 до 3000 PSI (зависит от конструкции). Используется для химикатов, нефтепродуктов, в общепромышленных установках.

• Высокое давление – всё, что выше 3000 PSI. Типичные области – гидравлика, системы впрыска, аппараты высокого давления для очистки.

При выборе нельзя игнорировать кратковременные пики давления. Обратите внимание на два распространённых явления:

• Гидравлический удар – возникает при резкой остановке или изменении направления потока (например, при быстром закрытии клапана, остановке насоса, срабатывании соленоидного клапана или работе насоса «на заглушку»).

• Гидрошок – характерен для высоконапорных гидросистем при резком переключении распределителей, когда шток цилиндра доходит до упора или резко меняется нагрузка.

Эти пики могут многократно превышать рабочее давление, поэтому всегда закладывайте запас прочности.

В этом вопросе ошибки недопустимы. Вот чего чаще всего не замечают:

• не учитывают фитинги и способ их крепления (обжим, хомут);

• путают разрывное давление с рабочим;

• забывают про температурную деградацию;

• игнорируют скачки давления;

• смешивают компоненты разных производителей без проверки совместимости.

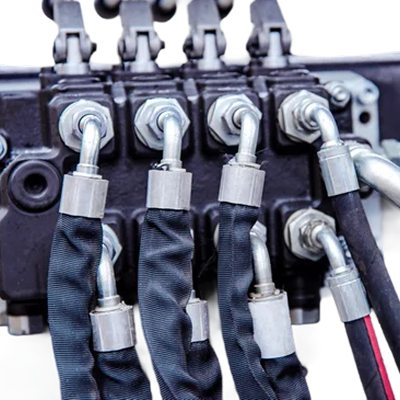

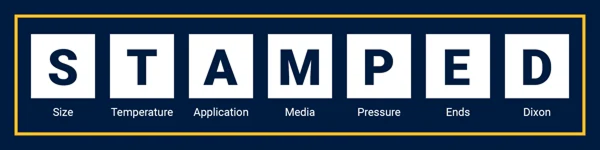

Чтобы ничего не упустить, пользуйтесь проверенным подходом. Компания Dixon рекомендует запоминать аббревиатуру STAMPED. Каждая буква – важный вопрос, на который нужно ответить до покупки.

• S (Size – размер): какой внутренний и наружный диаметр рукава, какая общая длина сборки?

• T (Temperature – температура): какова температура перекачиваемой среды и окружающего воздуха?

• A (Application – применение): как именно будет использоваться сборка – под давлением, на всасывание, самотеком? Есть ли вибрации, пульсации, горизонтальное или вертикальное расположение?

• M (Media – среда): что конкретно перекачиваем? Учтите химическую агрессивность, абразивность, вязкость.

• P (Pressure – давление): какое максимальное давление (с учётом скачков) или вакуум будет воздействовать? Помните о правиле самого слабого звена.

• E (Ends – концевые соединения): какие фитинги нужны пользователю? Подходят ли они под выбранный рукав и условия работы?

• D (Dixon – рекомендации Dixon): мы настоятельно советуем наносить на все сборки несмываемую маркировку с рабочим давлением и средой. Не используйте фитинги и втулки других брендов с продукцией Dixon – из-за разных допусков это небезопасно. Также регулярно проводите испытания готовых сборок.

Понимание номинального давления – обязательное условие грамотного выбора и монтажа промышленных рукавов. Оценивая всю сборку в комплексе и принимая во внимание реальные условия эксплуатации, инженеры и ремонтные службы могут избежать отказов, продлить срок службы оборудования и гарантировать безаварийную работу.
