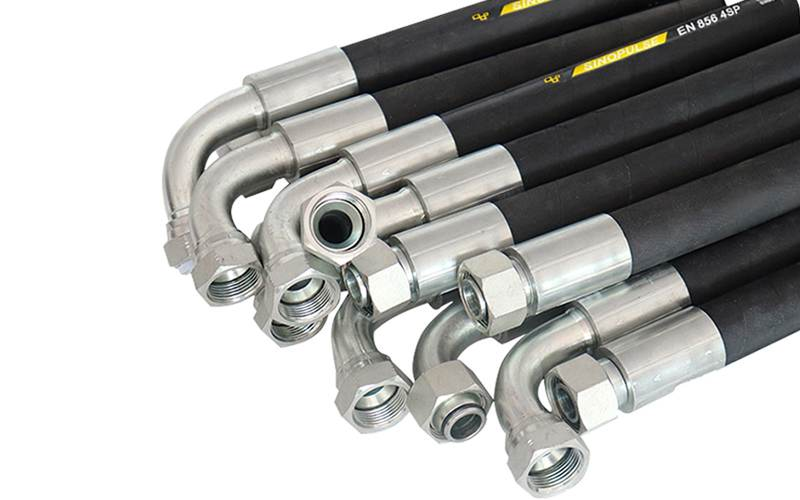

Гидравлические рукава — важнейший компонент гидросистем высокого давления. Эти гибкие рукава соединяют различные элементы гидравлического контура, обеспечивая отличную устойчивость к давлению и сохраняя гибкость. Они выпускаются из различных материалов — PTFE, резины и термопластов, — что позволяет сохранять эластичность в любых условиях.

По сравнению с гидравлическими трубами, рукава не только дешевле и легче, но и более устойчивы к вибрациям и ударам, что положительно сказывается на стабильности системы. Кроме того, рукавные сборки проще в монтаже, чем трубопроводы: для их сборки достаточно обжимного станка. Наружный слой рукавов выполнен из резины или волокнистых материалов, поэтому они менее подвержены коррозии (если только не изготовлены из нержавеющей стали), тогда как трубы обычно требуют окраски для защиты от ржавчины.

Конструкция и материалы гидравлических рукавов зависят от условий эксплуатации и рабочей среды. Основные параметры, которые необходимо учитывать при выборе рукава: размер, температура, тип жидкости и давление. В зависимости от этих критериев подбирается соответствующая конструкция рукава.

В большинстве гидравлических машин используются стандартные рукава. Как правило, это армированные стальной оплёткой рукава типов 100R1 (однослойная оплётка) и 100R2 (двухслойная оплётка). Для применений с особо высокими требованиями по давлению или со специальными жидкостями обычно выбирают модели 100R12 или 100R15. Гидравлические рукава выдерживают давление от 1000 до 6000 фунтов на кв. дюйм (psi) и выше. Все гидравлические рукава производятся в соответствии с североамериканскими или международными стандартами, что гарантирует соответствие их конструкции и качества установленным спецификациям.

Гидравлические рукава имеют трёхслойную структуру: внутренняя трубка, армирующий слой и наружная оболочка.

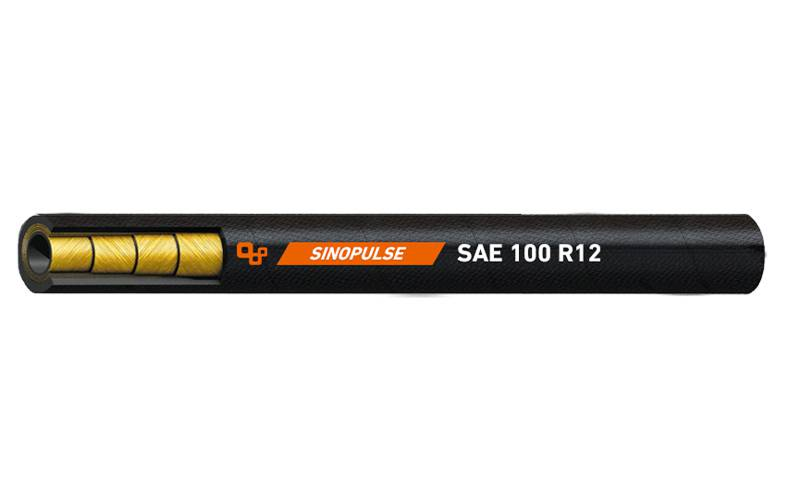

На изображении показана типичная структура гидравлического рукава, включающая внутреннюю трубку, четыре спиральных слоя стальной проволоки и наружную оболочку.

Материал внутренней трубки определяется типом гидравлической жидкости. Например, нитрильный каучук подходит для минеральных масел, но несовместим с синтетическими гидравлическими жидкостями (например, на основе фосфорнокислых эфиров). При перекачке синтетических жидкостей следует использовать материалы с более высокой коррозионной стойкостью — например, фторэластомер или внутреннюю трубку из PTFE.

Стальная проволока — наиболее распространённый материал для армирования рукавов; применяются два метода плетения: оплётка (braiding) и спиральная намотка (spiraling).

Оплётка — это перекрестное переплетение стальных проволок в противоположных направлениях на стенке трубки. Армированные оплёткой рукава бывают однослойными и двухслойными; двухслойные оплётки обычно разделены промежуточным слоем резины.

Наиболее распространённые типы гидравлических рукавов — SAE 100R1 и 100R2 (одно- и двухоплёточные). Оплёточные рукава являются самым востребованным типом гидравлических рукавов и выпускаются в различных типоразмерах и номиналах давления.

Следует учитывать, что увеличение внутреннего диаметра снижает номинальное давление рукава. Кроме того, рабочее давление рукава составляет четверть от разрывного (коэффициент запаса 4:1).

Оплёточные рукава обладают высокой прочностью и гибкостью; большинство производителей выпускают особо гибкие варианты с радиусом изгиба вдвое меньше, чем у стандартных оплёточных рукавов.

Существует два типа спирально армированных рукавов. Рукава с редкой спиралью — это вариант с усилением, предназначенный для повышения стойкости к давлению, но они ограничены всасывающими линиями с очень низким или нулевым давлением, а иногда используются и в сливных линиях с низкими пиковыми давлениями.

Плотно намотанные спиральные рукава применяются в сверхвысоконапорных системах. Такой рукав состоит из четырёх слоёв высокопрочной стальной проволоки, причём каждый слой намотан перпендикулярно предыдущему. Четырёхслойные спиральные рукава обладают исключительной прочностью и часто используются в сборках большого диаметра для высокого давления.

Четырёхслойные спиральные рукава выдерживают давление до 5000 psi при диаметре 2 дюйма, но в некоторых случаях для удовлетворения более жёстких требований применяют шестислойную стальную оплётку. Недостаток четырёх- и шестислойных рукавов — низкая гибкость. Из-за жёсткой многослойной конструкции четырёхслойные рукава 100R12 обладают повышенной жёсткостью; однако современные материалы и технологии позволили ведущим производителям значительно уменьшить радиус изгиба таких рукавов.

Наружная оболочка гидравлического рукава предназначена в первую очередь для защиты рукава и его армирующего слоя от внешних воздействий. Обычно она изготавливается из нитрильного каучука, но в сильно агрессивных средах требуется химическая стойкость материала. Материалов для наружного слоя больше, чем для внутреннего: это может быть неопрен, поливинилхлорид, нитрильный каучук или даже тканые материалы.

Ещё одна распространённая проблема гидравлических рукавов — истирание наружной оболочки, поэтому выбору материала и конструкции внешнего покрытия следует уделять особое внимание. В условиях повышенного абразивного износа — например, на строительных площадках — следует выбирать рукава со специальной конструкцией и износостойкой наружной оболочкой, а также использовать защитные рукавные чехлы для предотвращения повреждений.

В данном материале рассмотрено устройство гидравлических рукавов — внутренняя трубка, армирующий слой и наружная оболочка, — а также их типы, преимущества и недостатки. Независимо от отрасли — строительство, сельское хозяйство, производство или любая другая сфера, использующая гидравлику, — эта информация поможет понять принцип работы рукавов и правильно их выбирать.

• Как выбрать подходящий гидравлический рукав? При выборе рукава необходимо учитывать такие факторы, как размер, температура, тип жидкости, давление и особенности применения.

• Как правильно собрать гидравлический рукав? Соблюдение правильной технологии сборки, включая точные измерения рукава, правильную установку фитингов и тщательную опрессовку, помогает предотвратить утечки и отказы системы.

• Как правильно хранить рукава? Большинство гидравлических рукавов следует хранить в прохладном сухом месте, защищённом от прямых солнечных лучей и контакта с химикатами. Кроме того, при хранении и транспортировке следует избегать резких изгибов и перекручивания, чтобы не повредить конструкцию.
