Гидравлические системы используются в строительной технике, промышленном оборудовании и автомобильных тормозных системах. Эти применения предъявляют разные требования к номинальному давлению рукавов, материалам и стандартам безопасности. В данной статье проводится сравнение гидравлических рукавов и тормозных шлангов, включая их назначение, конструкцию, давление, совместимость с жидкостями и нормативные требования, что позволяет выбрать правильный рукав для конкретных нужд.

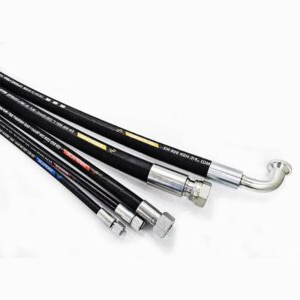

Гидравлический рукав используется в гидравлических системах для транспортировки гидравлической жидкости между гидравлическими компонентами.

Он состоит из трёх слоёв: внутренней трубки, армирующего слоя и наружной оболочки. Внутренняя трубка должна быть совместима с гидравлическими жидкостями. Армирующий слой изготавливается из стальной проволоки или текстиля для повышения прочности рукава и способности выдерживать высокое давление. Армирующий слой обычно выполняется в виде спиральной или оплёточной конструкции. Различные конструкции и материалы выдерживают разное давление. Наружная оболочка рукава защищает его от истирания и коррозии. Для дополнительной защиты могут устанавливаться защитные кожухи.

По материалу гидравлические рукава делятся на четыре типа: резиновые, термопластичные, гибкие из нержавеющей стали и тефлоновые (PTFE) с внутренней трубкой из политетрафторэтилена, обеспечивающей отличную химическую стойкость и широкий температурный диапазон. Подходят для перекачки агрессивных жидкостей.

По конструкции различают оплёточные и многоспиральные рукава:

• Оплёточные рукава состоят из внутренней трубки из синтетического или натурального каучука, армированной одним или несколькими слоями оплётки из ткани или стальной проволоки. Обладают отличной гибкостью и высокой стойкостью к истиранию. Широко применяются в производстве, строительстве, автомобилестроении, аэрокосмической отрасли. Используются для транспортировки воды, масел, газов и химикатов с сохранением оптимального расхода и предотвращением утечек.

• Многоспиральные рукава армируются четырьмя или шестью слоями высокопрочной стальной проволоки, что обеспечивает повышенную прочность и долговечность. Применяются в условиях высокого давления.

Общество автомобильных инженеров (SAE) в США устанавливает стандарты для гидравлических рукавов, фитингов и компонентов, обеспечивающие совместимость и производительность продукции разных производителей. Европейские стандарты (EN) широко используются в Европе для гарантии качества и безопасности гидравлических рукавов, охватывая размеры, характеристики и требования к испытаниям.

• Гидравлические рукава играют важную роль в сельскохозяйственном оборудовании (тракторы, комбайны), обеспечивая подъём, рулевое управление и управление навесными устройствами.

• Используются в автомобилях для усилителя руля, тормозных систем и подвески.

• Применяются в строительной технике (экскаваторы, погрузчики, краны) для подъёма и копания.

• Используются в производственных процессах (литьё, металлообработка, робототехника).

• Горнодобывающее оборудование использует гидравлические рукава для бурения, дробления и транспортировки материалов, выдерживая суровые условия.

• В судостроении применяются в системах рулевого управления, лебёдках и подъёмных механизмах, устойчивы к морской воде.

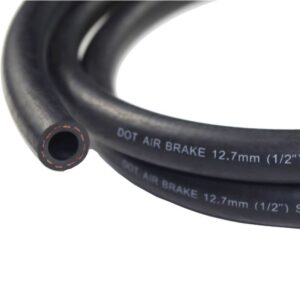

Тормозные шланги и трубки используются для соединения компонентов гидравлической тормозной системы автомобиля. Они предназначены для подачи тормозной жидкости от главного тормозного цилиндра к гидравлическим компонентам. Различают металлические тормозные трубки и резиновые тормозные шланги.

Металлические тормозные трубки соединяют главный цилиндр с резиновыми тормозными шлангами. Резиновые тормозные шланги, благодаря своей гибкости, соединяют тормозные трубки с тормозными суппортами каждого колеса.

Резиновые тормозные шланги также имеют трёхслойную конструкцию: внутренняя трубка, армирующий слой и наружный слой. Материал внутреннего слоя должен быть устойчив к тормозной жидкости, армирующий слой выполнен из оплётки из волокон для обеспечения прочности, наружный слой должен быть маслостойким и термостойким; может добавляться тканевая сетка для дополнительной защиты.

• Металлические тормозные шланги изготавливаются из оцинкованной стали и нержавеющей стали. Они более прочные, менее подвержены деформации и обеспечивают стабильную передачу давления.

• Резиновые тормозные шланги — изготовлены из резины, обеспечивают отличные тормозные характеристики, работают в широком диапазоне температур и давлений, более доступны по цене. Используются на передних колёсах для обеспечения движения подвески и рулевого управления; на задних колёсах — для обеспечения хода задней подвески. Несмотря на способность выдерживать высокое давление, резиновые шланги могут трескаться, вздуваться или давать течь, поэтому требуют осмотра не реже одного раза в полгода.

• Тормозные шланги из нержавеющей стали — прочные и долговечные, с наружной оплёткой из нержавеющей стали. Менее подвержены физическим повреждениям от коррозии и внешних факторов по сравнению с резиновыми, но дороже и менее гибки.

Тормозные трубки и шланги соединяют основные компоненты тормозной системы: главный цилиндр, колёсные цилиндры, тормозные диски и колодки, образуя полный гидравлический контур.

Тормозные шланги, по сути, являются разновидностью гидравлических рукавов, поэтому их легко спутать. Тормозные шланги — это специализированные гидравлические рукава для автомобилей, требующие повышенной гибкости, термостойкости и соответствия стандартам DOT. Ниже приведены их различия:

• Применение и перекачиваемая жидкость. Гидравлические рукава имеют более широкую область применения и могут транспортировать гидравлические масла, минеральные масла и синтетические масла. Тормозные шланги транспортируют тормозные жидкости DOT3/4/5.1 или специальные составы и должны соответствовать стандартам DOT.

• Давление и свойства. Гидравлические рукава выдерживают более высокое давление и обладают повышенной маслостойкостью. Тормозные шланги должны быть совместимы с тормозными жидкостями, иметь низкое расширение и обеспечивать безопасную работу тормозной системы.

• Гибкость и монтаж. Тормозные шланги устанавливаются в ограниченном пространстве, поэтому они более гибкие и имеют больший радиус изгиба по сравнению с промышленными гидравлическими рукавами.

• Стандарты. Промышленные гидравлические рукава должны соответствовать базовым стандартам (SAE 100R, EN). Тормозные шланги имеют более жёсткие требования — должны соответствовать DOT, SAE J1401 и другим сертификациям.

• Соединения. Промышленные гидравлические рукава используют обжимные и резьбовые соединения со специальными гидравлическими фитингами. Тормозные шланги также имеют специализированные фитинги для предотвращения утечек.

Как правило, обычные промышленные гидравлические рукава и тормозные шланги не являются взаимозаменяемыми. Автомобильные тормозные шланги — это специализированные гидравлические рукава. Тормозные системы характеризуются высокочастотными изменениями давления, что может вызвать расширение шланга. Поэтому тормозные шланги должны иметь низкое расширение; в противном случае усилие на педали тормоза станет мягче, тормозной путь увеличится, что создаст серьёзную угрозу безопасности. Обычные гидравлические системы предъявляют более высокие требования к давлению и нагрузке, чем тормозные системы. Принудительная замена на тормозные шланги ускорит старение и разрушение рукава.

При выборе гидравлического рукава или тормозного шланга важнее всего правильно определить спецификации и материал, что обеспечивает безопасную и стабильную работу гидросистемы:

• Тип жидкости. Для транспортировки тормозной жидкости DOT3/4/5.1 требуется термостойкий, низкорасширяемый шланг, совместимый с тормозной жидкостью. Для гидравлических масел (минеральных, синтетических) следует выбирать соответствующий промышленный гидравлический рукав. Помимо типа жидкости, необходимо учитывать рабочую температуру и условия окружающей среды.

• Давление. Тормозные шланги выдерживают более низкое давление по сравнению с промышленными гидравлическими рукавами, но требуют стабильности и низкого расширения при высоких импульсных нагрузках. Для более высокого давления следует выбирать гидравлические рукава.

• Сертификация. Тормозные шланги должны соответствовать сертификациям DOT и SAE J1401. Гидравлические рукава должны соответствовать или превосходить стандарты SAE, EN 853/856, ISO и другие.

Гидравлические рукава и тормозные шланги являются ключевыми компонентами гидравлических систем, используемыми для передачи гидравлической мощности. При возникновении вопросов по выбору или для закупки качественных рукавов рекомендуется обращаться к специалистам.
