BSPT и BSPP: руководство по выбору гидравлических фитингов
Выбор неправильного типа резьбы для гидравлических фитингов может привести к утечкам в системе — чаще всего из-за ошибок в стандартах резьб, угле профиля, шаге или способе уплотнения. В данной статье подробно разбираются часто путаемые стандарты BSPT и BSPP. Рассматриваются четыре ключевых аспекта – принципы уплотнения, визуальное определение, номинальное давление и взаимозаменяемость, – что позволяет полностью понять различия и даёт практические рекомендации по выбору.

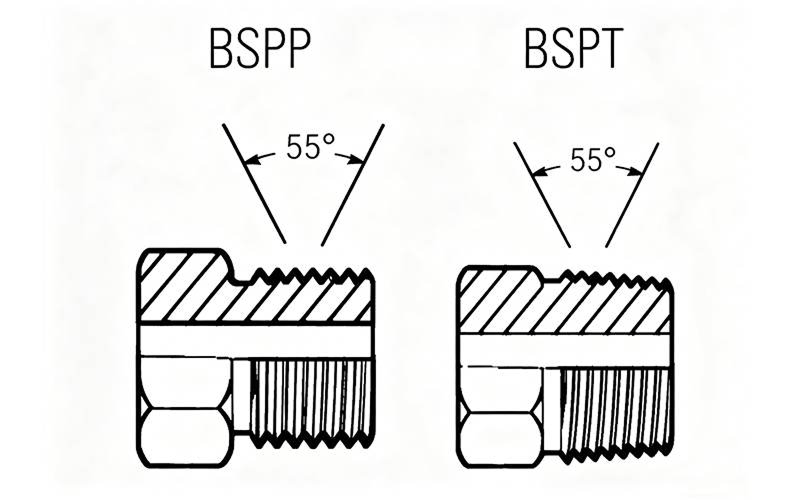

BSPT и BSPP: сравнение
В практике известны многочисленные случаи, когда производственная линия останавливалась или новое оборудование не удавалось запустить исключительно из-за того, что резьба фитинга не накручивалась, была установлена неправильно или даже после монтажа давала постоянные утечки масла. Один из характерных примеров: при сборке гидравлической системы на горнодобывающем оборудовании европейского производства после подключения всех трубопроводов на многих соединениях при подаче давления возникала утечка. Использование фторопластовой ленты, различных герметиков и даже чрезмерная затяжка не давали результата. Причиной оказалось несоответствие типов резьбы: на оборудовании была предусмотрена цилиндрическая резьба BSPP (G1/2") с торцевым уплотнением (плоская прокладка плюс кольцо или комбинированная шайба), а монтажники применили конический фитинг BSPT (R1/2"). Хотя наружный диаметр и шаг совпадали (оба имеют угол 55° и одинаковый шаг), и резьбы механически навинчивались, разница в принципе уплотнения – коническое уплотнение (металл-металл) против торцевого с прокладкой – приводила к негерметичности даже с применением дополнительных уплотнителей.
Что такое резьба BSP
Британская стандартная трубная резьба (BSP) относится к дюймовой системе трубных резьб; она происходит от резьбы Витворта (BS 84) и имеет угол профиля 55°.
В мире сегодня используются две разновидности британской стандартной трубной резьбы: BSPP (британская стандартная трубная цилиндрическая) и BSPT (британская стандартная трубная коническая). Наружная коническая резьба BSPT сопрягается с внутренней конической резьбой BSPT, аналогично соединению NPTF. Наружные переходники BSPP с 30° конусом соединяются с внутренней цилиндрической резьбой BSPP, имеющей 30° конус. Этот тип сопоставим с поворотным соединением NPSM. Эти резьбы почти идентичны трубной резьбе NPTF, за исключением угла профиля: здесь он 55°, тогда как у NPTF – 60°.
Действующий стандарт для BSPP (цилиндрической) – BS EN ISO 228-1; для BSPT (конической) – BS EN 10226-1.
Системы водоснабжения и газоснабжения в Великобритании и некоторых странах Содружества до сих пор используют традиционную резьбу BSP, что особенно часто встречается при ремонте старых зданий. Размеры резьбы BSP – например, 1/8", 1/4", 3/8" – обозначают «номинальный размер» трубы, а не фактический диаметр резьбы. На практике наружный диаметр резьбы 1/4" BSP составляет примерно 13,16 мм, что близко к метрической резьбе M14, но не идентично.
Таблица размеров резьбы BSPP и BSPT
| Размер резьбы | Наруж. диам., мм | Наруж. диам., дюйм | Внутр. диам., мм | Внутр. диам., дюйм | Шаг, мм | Шаг, дюйм |
|---|---|---|---|---|---|---|
| 1/8-28 | 9,72 | ~0,375 | 8,73 | ~0,343 | 0,91 | ~0,036 |
| 1/4-19 | 13,16 | ~0,518 | 11,66 | ~0,459 | 1,34 | ~0,053 |
| 3/8-19 | 16,66 | ~0,656 | 15,37 | ~0,605 | 1,34 | ~0,053 |
| 1/2-14 | 20,96 | ~0,825 | 18,9 | ~0,744 | 1,81 | ~0,071 |
| 5/8-14 | 22,91 | ~0,902 | 20,85 | ~0,821 | 1,81 | ~0,071 |
| 3/4-14 | 26,44 | ~1,041 | 24,38 | ~0,96 | 1,81 | ~0,071 |
| 1-11 | 33,25 | ~1,309 | 30,61 | ~1,205 | 2,31 | ~0,091 |
| 1-1/4-11 | 41,91 | ~1,65 | 39,24 | ~1,545 | 2,31 | ~0,091 |
| 1-1/2-11 | 47,8 | ~1,882 | 45,24 | ~1,781 | 2,31 | ~0,091 |
| 2-11 | 59,51 | ~2,347 | 55,94 | ~2,242 | 2,31 | ~0,091 |
BSPP — это цилиндрическая резьба с углом профиля 55°. Поскольку резьба параллельна, она сама по себе не обеспечивает герметичность; уплотнение достигается за счёт торцевого уплотнения (например, комбинированной шайбы или кольца). Преимущества резьбы BSPP: она подходит для широкого спектра материалов (сталь, чугун, латунь), имеет низкие производственные и эксплуатационные затраты, простой способ соединения и удобство обслуживания. Кроме того, BSPP обеспечивает отличную герметичность, надёжность и стабильность, поэтому широко используется в трубопроводных системах и механическом оборудовании.
Способ уплотнения
Так как сама резьба цилиндрическая, уплотнение не может быть достигнуто за счёт радиального сжатия при затяжке.
Поэтому для соединений с резьбой BSPP требуются дополнительные уплотнительные элементы для предотвращения утечек. Обычные методы: использование уплотнительных шайб или колец, а также обмотка резьбы фторопластовой лентой или нанесение резьбового герметика.
Области применения
Конструкция резьбы BSPP делает её удобной для соединений, требующих частой сборки и разборки. Широко используется в оборудовании из Европы и стран Содружества, часто встречается в системах низкого давления или статических трубопроводах в гидравлике и пневматике.
Резьба BSPT
BSPT — это коническая резьба с углом профиля 55° и конусностью 1:16; уплотнение достигается за счёт деформации профиля резьбы. Обычно требует применения герметика (например, фторопластовой ленты или анаэробного фиксатора) и считается обеспечивающей более надёжное уплотнение.
Способ уплотнения
Принцип уплотнения BSPT основан на контакте металл-металл между коническими поверхностями резьбы. При затягивании конические поверхности вклиниваются друг в друга, создавая высокое контактное давление для герметизации. Теоретически уплотнение может быть достигнуто без использования каких-либо герметиков или уплотнительных материалов.
Области применения
Контакт металл-металл обеспечивает отличную герметичность резьбы BSPT. Кроме того, коническая резьба обладает выдающейся устойчивостью к давлению, эффективно удовлетворяя требованиям герметичности для жидкостей и газов. Поэтому она играет важную роль в трубопроводных системах, транспортирующих жидкости, газы, пар и гидравлические жидкости, обеспечивая надёжную герметизацию. Благодаря конструкции, которая даёт лучшую герметичность по сравнению с BSPP, резьба BSPT широко используется в системах высокого давления, например, в гидравлике.
Не путайте BSPT с NPT. Хотя американская резьба NPT также имеет конусность 1:16, её угол профиля 60°, что делает её несовместимой с 55° BSPT. Принудительное соединение этих двух резьб может повредить резьбу и привести к потере герметичности; всегда используйте соответствующие резьбовые калибры для проверки. Это две разные стандартные системы — дюймовая/британская и американская, с разным региональным применением (BSP распространена в Европе и Азии, NPT — в основном в Северной Америке).
Сравнительная таблица BSPP и BSPT
| Параметр | BSPP (цилиндрическая) | BSPT (коническая) |
|---|---|---|
| Профиль резьбы | Цилиндрическая (параллельная) | Коническая (конусность 1:16) |
| Принцип уплотнения | Несамоуплотняющаяся; требует внешнего уплотнения | Самоуплотняющаяся (металл-металл по коническим поверхностям) |
| Способ уплотнения | Прокладка, кольцо, лента или герметик | Теоретически без герметика, но на практике используют ленту |
| Области применения | Низкое давление, частые разборки, соединения с уплотнительным элементом | Среднее и высокое давление, надёжное металлическое уплотнение |
Как отличить BSPP от BSPT
Определение резьбы BSP начинается с выяснения, является ли она цилиндрической или конической. Затем измерьте наружный диаметр резьбы. Сравните измеренное значение с приведёнными в таблице размерами, чтобы установить типоразмер. Если измерительных приборов под рукой нет, можно сравнить её с известной резьбой NPTF и приблизительно определить номинальный размер BSP. Затем измерьте шаг и сравните с размерной таблицей — это завершит идентификацию. Эти размеры одинаковы как для BSPP, так и для BSPT.
Как выбрать между BSPP и BSPT
Давление: выбор может основываться на рабочей среде; цилиндрическая резьба (BSPP) с уплотнительным кольцом подходит для систем низкого давления или статических, а коническая (BSPT) может быть выбрана для высокого давления.
Уплотнение: BSPT часто выбирают для применений, требующих надёжной герметизации при высоком давлении окружающей среды, тогда как BSPP удобнее для трубопроводов, требующих частой разборки и обслуживания.
В целом, резьба BSP обычно используется в низконапорных трубопроводах; из них коническая резьба (BSPT) достигает уплотнения за счёт деформации резьбы и обычно обеспечивает более высокую герметичность, а цилиндрическая (BSPP) лучше подходит для соединений, требующих частой сборки и разборки.
Правильное обслуживание фитингов с резьбой BSP
Обслуживание фитингов с британской стандартной трубной резьбой (BSP) сосредоточено в основном на их герметичности, причём конкретные требования различаются в зависимости от типа резьбы (BSPP или BSPT).
BSPP (цилиндрическая) — это параллельная резьба, которая сама по себе не создаёт уплотнения; она полагается на торцевые уплотнения (например, комбинированные шайбы или кольца) для обеспечения герметичности.
BSPT (коническая) — уплотнение создаётся за счёт деформации профиля резьбы, однако для гарантированной герметичности обычно требуется применение герметика. Без герметика между витками могут оставаться пути для утечки.
Стратегии обслуживания должны быть адаптированы к конкретному применению: коническая резьба BSPT обеспечивает более плотное и надёжное уплотнение, тогда как цилиндрическая BSPP лучше подходит для фитингов, которые часто разбирают и собирают. Коническая резьба (BSPT) предпочтительнее для систем высокого давления, в то время как цилиндрическая (BSPP) с уплотнительным кольцом достаточна для низкого давления или статических систем.
Как выбрать между BSPP и BSPT?
Выбирайте BSPP, если в конструкции соединения предусмотрено торцевое уплотнение (например, канавка под кольцо или плоская уплотнительная поверхность), давление в системе низкое или требуется частая разборка для обслуживания.
Выбирайте BSPT, если соединение должно выдерживать более высокое давление, работать с опасными средами или требуется более надёжное уплотнение металл-металл. Это стандартный выбор для многих гидравлических систем.
Как герметизировать соединения с резьбой BSPP?
Для резьбы BSPP убедитесь, что сопрягаемая поверхность торца плоская и чистая, и выберите подходящую прокладку или кольцо. Если вы используете уплотнительную ленту или герметик, нанесите их на всю длину резьбы, но избегайте избыточного количества, чтобы материал не выдавливался внутрь трубопровода.
Как герметизировать соединения с резьбой BSPT?
Основное уплотнение фитингов BSPT достигается за счёт сопряжения конических поверхностей. При намотке фторопластовой ленты обычно достаточно 2–3 слоёв; ленту следует наматывать в направлении, противоположном затяжке, чтобы её конец не затягивало в резьбу. Герметик следует наносить равномерно, избегая засорения труб малого диаметра.
В чём разница между BSPT и NPT?
Хотя американская резьба NPT также имеет конусность 1:16, её угол профиля составляет 60°, что делает её несовместимой с углом 55° резьбы BSPT. Принудительное соединение двух разных типов может повредить резьбу и привести к потере герметичности. Всегда проверяйте соответствие с помощью соответствующих резьбовых калибров.
