6 типов фитингов, применяемых в России - Гидролинии.ру

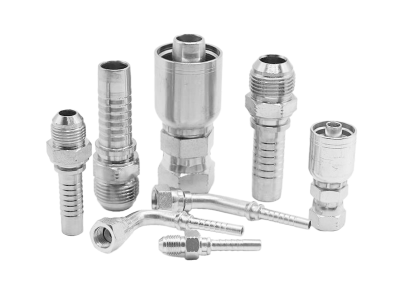

Фитинг для рукава высокого давления — это устройство, предназначенное для надёжного и герметичного соединения гибких трубопроводов с запорными элементами или друг с другом. Вторичная функция таких фитингов — регулирование потока рабочей жидкости.

Соединительные компоненты являются важной частью гидравлических систем, где жидкости перемещаются под давлением. Гидравлические фитинги выпускаются в широком разнообразии типов, различающихся по материалу, размеру, способу уплотнения, температурным и напорным характеристикам, а также типу резьбы. Понимание этих различий имеет решающее значение для правильного подбора фитинга под конкретную гидравлическую задачу.

Данная статья представляет собой обзор типов фитингов для гидравлических рукавов. Правильный выбор фитинга обеспечивает безопасную и эффективную работу гидравлики при высоком давлении.

Различные типы фитингов для рукавов высокого давления используются в гидравлике многих видов машин:

• Грузовой транспорт — усилители рулевого управления, тормозные системы, гидравлические приводы.

• Строительная техника — экскаваторы, погрузчики и другая спецтехника.

• Сельскохозяйственное оборудование — для подключения напорных рукавов к тракторам, комбайнам и т.д.

• Лесозаготовительная и горнодобывающая техника.

Стандарты на соединительные фитинги представляют собой совокупность международных и национальных требований и норм, определяющих параметры и размеры фитингов для рукавов высокого давления, типы резьбовых соединений, материалы и эксплуатационные характеристики. Эти правила проектирования обеспечивают совместимость компонентов гидросистем, безопасность эксплуатации и долговечность соединений под давлением.

Основные типы фитингов, применяемые в России:

• BSP (British Standard Pipe) — с дюймовой трубной резьбой;

• JIC (Joint Industry Council) — распространён в Северной Америке;

• DK — российский метрический тип;

• Немецкий DIN (Deutsches Institut für Normung) — с метрической резьбой;

• SAE (Society of Automotive Engineers) — с дюймовой резьбой, используется в автомобилестроении и производстве трубопроводов для строительной техники;

• Банжо (Banjo bolt).

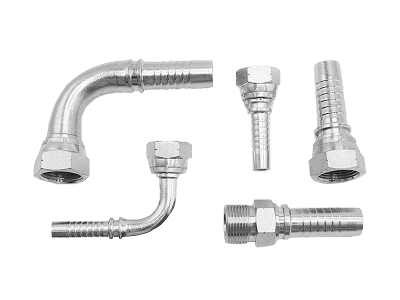

Фитинги этого типа выпускаются в двух конструктивных исполнениях:

• BSPP — с параллельной резьбой, требующей использования уплотнительного кольца для обеспечения герметичности.

• BSPT — с конической резьбой, где герметичность достигается за счёт плотного прилегания витков резьбы.

Стандарты для фитингов гибких трубопроводов устанавливают требования к материалам изготовления. Наиболее часто используются цветные металлы и сплавы, а также нержавеющая сталь. Знание стандартов помогает правильно подбирать соединители для конкретных условий эксплуатации.

Характеристики BSP-фитингов:

• Типы: прямые, угловые, тройниковые, переходные.

• Серии: стандартные и усиленные для различных давлений и условий.

• Диаметры: от 1/8" до 4".

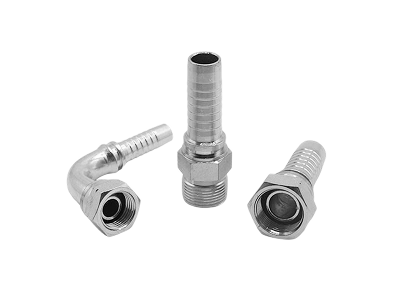

Этот тип широко распространён в Северной Америке. Детали имеют 37-градусный конический угол, обеспечивающий хорошую герметизацию. Широко применяются в гидравлических, топливных и пневматических системах.

Характеристики JIC-фитингов:

• Типы: прямые, угловые, тройниковые, переходные (редуцирующие).

• Серии: рассчитаны на давление до 20 МПа (200 бар).

• Диаметры: от 6 до 100 мм.

Основная конструктивная особенность — коническое уплотнение под углом 24°, которое обеспечивает герметичность и сохраняет надёжную фиксацию под давлением. Соединение выпускается в двух вариантах: со сферическим ниппелем и накидной гайкой, а также в виде ниппеля с наружной резьбой.

Характеристики DK-фитингов:

• Типы: прямые, угловые, тройниковые, переходные (редуцирующие).

• Серии: лёгкая (L) — давление до 315 бар, тяжёлая (S) — до 630 бар.

• Диаметры: от 4 до 42 мм.

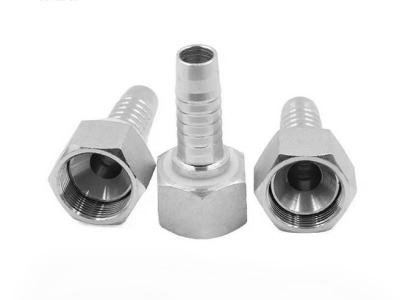

Эти фитинги имеют внутреннюю метрическую резьбу и 24-градусную коническую уплотнительную поверхность. Предназначены для трубопроводов и рукавов высокого давления. Основные преимущества: отличная герметичность, долговечность и универсальность.

DKOL и DKOS являются подкатегориями стандарта DIN 2353 и используются для соединения труб в тяжёлых гидравлических системах или для разветвления рукавов и труб. DKOL оснащён метрическим резьбовым соединением диаметром M12×1,5 – M52×2 и уплотнением с помощью кольца (резинового кольца). Применяется для работы при средних давлениях.

DKOS — более тяжёлая версия, также с уплотнением кольцом, но рассчитанная на экстремальные нагрузки. Угол конуса для обоих вариантов — 24°.

Характеристики DKOL-фитингов:

• Типы: прямые, угловые, тройниковые, переходные.

• Серии: рассчитаны на давление до 400 бар.

• Диаметры: стандартные размеры от 6 до 42 мм.

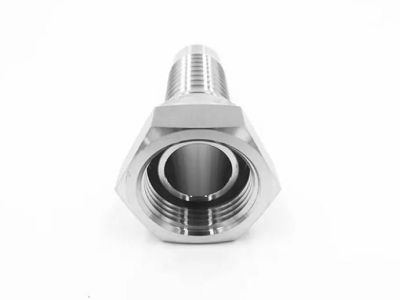

Немецкие DIN-фитинги с метрической резьбой (например, DIN 2353) — широко применяемые гидравлические соединители с наружной резьбой и 24-градусным коническим седлом, часто с режущим кольцом (цангой) или уплотнительным кольцом для герметичного соединения. Используются в промышленных, строительных и сельскохозяйственных машинах в гидравлических системах. Отличаются отличной совместимостью и взаимозаменяемостью. Выпускаются в различных сериях (лёгкая/тяжёлая) и размерах (например, M12×1,5; M22×1,5), стандартизированы по ISO 8434-1.

Отличительная особенность банжо-соединений — полый болт с круглой головкой, который крепится к рукаву или трубе через отверстие. Полый болт позволяет проходить жидкости или газу, а кольцевое уплотнение предотвращает утечки. Конструкция используется там, где требуются угловые повороты, гибкие и компактные соединения.

Характеристики банжо-фитингов:

• Типы: ниппели, тройники, быстроразъёмные муфты, краны.

• Серии: LC — для лёгких условий, M — для тяжёлых, Cam-lock — для быстрых соединений.

• Диаметры: от 1/8" до 4".

• Давление — проверить максимальное номинальное давление, требуемое для применения. Компоненты для гидравлических инструментов классифицируются как высоконапорные и обычно рассчитаны на 5000 или 10000 psi (350 или 700 бар). Поставщик фитингов должен указывать эти данные в каталогах или на сайте.

• Расход жидкости — тип и размер инструмента определяют требуемый расход. При необходимости высокопоточных муфт следует рассмотреть тип C (конус) или F (плоская поверхность). Такие муфты обеспечивают расход до 4 раз больше, чем многие стандартные муфты.

• Размеры — гидравлические фитинги доступны во многих размерах. Для гидравлических инструментов стандартными являются размеры ¼" или ⅜" с резьбой NPTF или SAE.

• Тип резьбы — различается в зависимости от региона, поэтому необходимо убедиться в совместимости фитингов, инструментов и рукавов. При несовместимости могут потребоваться переходники или редукторы. Закупка гидравлических инструментов и соединителей у одного производителя помогает избежать проблем с несовместимостью.

• Материал — материал фитинга влияет на его давление и способность выдерживать агрессивные рабочие среды. Следует учитывать, что смешивание некоторых типов металлов не рекомендуется из-за риска гальванической коррозии.

• Тип соединения муфты — выбор между распространённым типом с резьбовой втулкой для ручной затяжки и быстроразъёмными муфтами с плоской поверхностью (push-to-fit), которые экономят время и минимизируют потери масла.
