4 шага к правильному определению размера и типа гидравлических фитингов - Гидролинии.ру

Внешне большинство гидравлических фитингов практически неразличимы, однако ошибка в определении типа резьбы (например, JIC вместо BSP) может привести к остановке оборудования, утечкам и значительным финансовым потерям из-за простоев. Для исключения таких ситуаций разработан алгоритм идентификации фитингов NPT, JIC, ORB, SAE и BSP, состоящий из четырёх последовательных шагов. Соблюдение данного порядка позволяет гарантировать правильный выбор и надёжное герметичное соединение.

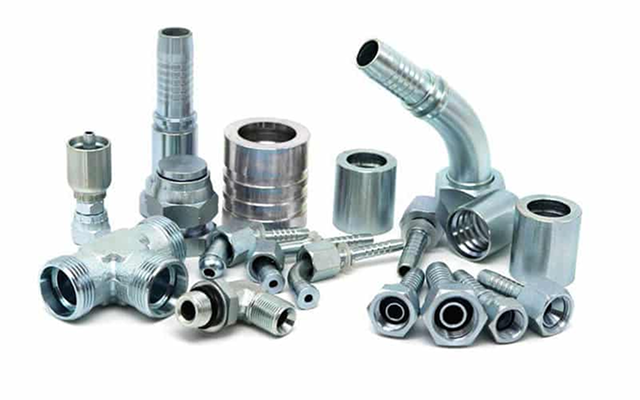

Существует два основных типа гидравлических фитингов: неразъёмные обжимные и полевые (многократного использования).

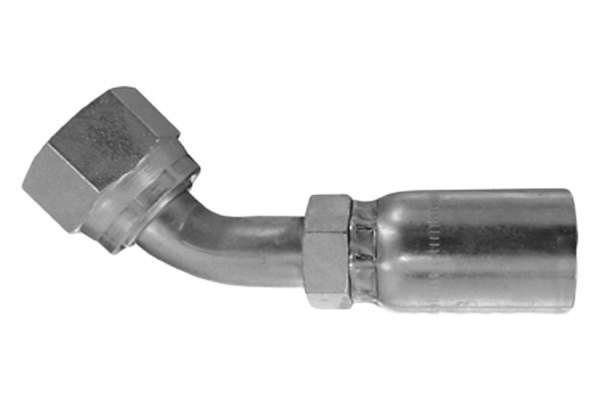

Неразъёмные обжимные фитинги (permanent crimp fittings) также называют постоянными. Они намертво соединяют фитинг с рукавом с помощью обжимного станка. Это одноразовые соединения: после установки их нельзя разобрать. Обжимные фитинги состоят из наружной втулки, уплотнительного элемента и вставки. Такой тип фитингов подходит для рукавных соединений. Корпус фитинга — наиболее важная часть, обычно изготавливается из высокопрочных материалов (сталь, алюминий или нержавеющая сталь); поверхность соединения часто оцинковывается для повышения коррозионной стойкости.

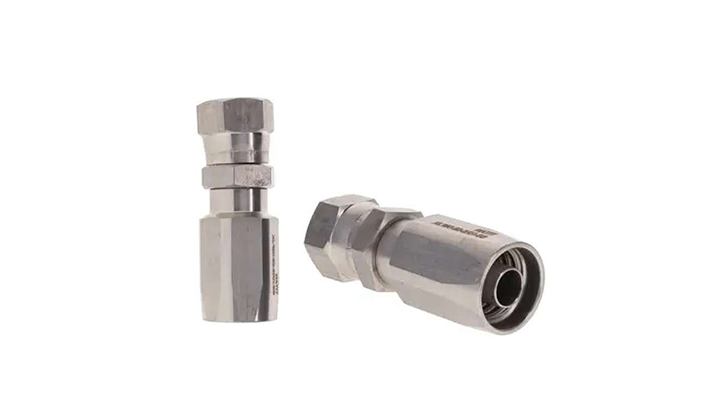

Съёмные (полевые) фитинги (reusable/field-attachable fittings) могут быть подключены непосредственно на объекте без специальных инструментов; благодаря высокой гибкости — их можно многократно устанавливать и снимать — они называются фитингами многократного использования. Съёмные фитинги обычно делятся на три основные категории: резьбовые, вставные (push-to-connect) и быстроразъёмные. Резьбовые фитинги используют точное сопряжение наружной и внутренней резьбы для герметизации и подходят для гидросистем среднего и высокого давления.

Полевые фитинги просты в установке и экономят время. Процесс монтажа не требует специального обжимного станка для предварительной сборки; сборка легко выполняется непосредственно на рабочем месте. Поскольку такие фитинги можно разбирать и использовать повторно, они снижают затраты на труд и время — особенно для оборудования, требующего частого обслуживания или замены рукавов, — что значительно повышает эксплуатационную эффективность.

Кроме того, эти фитинги обладают высокой гибкостью: можно выбрать конкретный тип, наилучшим образом соответствующий различным требованиям по давлению и расходу на месте, что обеспечивает оптимальную адаптацию к различным условиям эксплуатации. Съёмные фитинги хорошо подходят для применений, где важны гибкость, удобство обслуживания и замена рукавов, — они особенно полезны в полевых условиях.

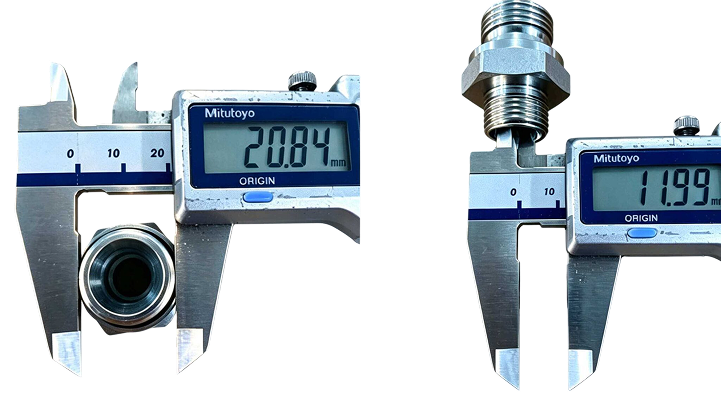

При измерении наружной резьбы используйте штангенциркуль, располагая его перпендикулярно оси трубы, и зажмите наиболее выступающую часть фитинга. Разведите губки штангенциркуля до упора в наружные стенки фитинга и снимите показания со шкалы.

Для внутренней резьбы необходимо измерить внутренний диаметр. Найдите точку минимального диаметра — самую узкую часть внутренней резьбы. Разведите губки штангенциркуля до упора во внутренние стенки фитинга и аналогичным образом снимите показания.

Сопоставив измеренное значение с таблицей типоразмеров резьб, можно определить конкретный тип фитинга. Ниже приведены соответствующие значения наружных и внутренних диаметров для фитингов с резьбой NPT.

Метрический шаг — это измеренное расстояние между вершинами соседних витков резьбы, обычно выражаемое в миллиметрах. Дюймовый шаг обычно обозначается числом ниток на один дюйм — TPI (Threads Per Inch); например, 12 TPI означает 12 витков на дюйм.

Рекомендуется использовать резьбомер с углом 55° или 60°. Выберите пластину с шагом, визуально близким к измеряемой резьбе, и попробуйте совместить её с профилем резьбы; значение на пластине, при котором достигается идеальное прилегание (без зазоров по боковым сторонам), соответствует фактическому шагу резьбы.

Примечание: числовые значения (шаг) на 60° резьбомерах указаны в миллиметрах, тогда как на 55° резьбомерах — в числе ниток на дюйм (1 дюйм = 25,4 мм).

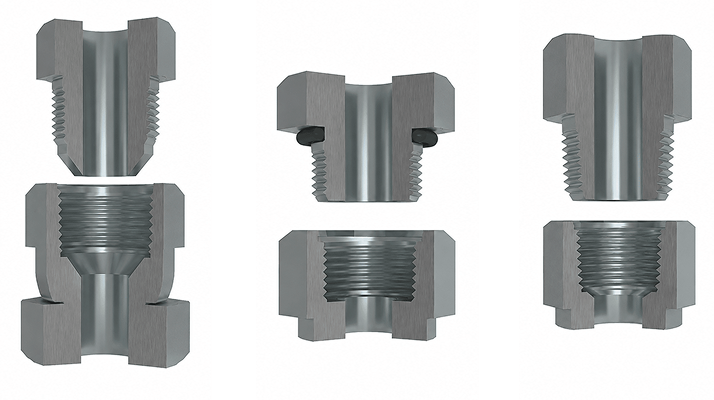

Резьбовое уплотнение является распространённым методом, ярким примером служит NPT. Резьба NPT (National Pipe Taper) обеспечивает герметичное соединение за счёт конической геометрии. При затяжке ключом конусность вызывает расклинивание боковых поверхностей наружной и внутренней резьб. Это расклинивание создаёт упругую деформацию, что приводит к натягу витков.

Эта деформация действует подобно пружине, удерживая витки плотно друг к другу. Сочетание деформации и трения между поверхностями резьбы (посадка с натягом) надёжно фиксирует соединение, обеспечивая устойчивость к вибрациям. Важной особенностью резьбы NPTF является способность образовывать металлическое уплотнение. При затяжке наружной и внутренней резьбы вершины витков с обеих сторон сжимаются друг против друга, создавая надёжную герметизацию. Конусность обеспечивает постепенное затягивание; это сжатие создаёт герметичное соединение.

Уплотнение с помощью кольца — ещё один распространённый тип, примером служат фитинги ORFS (O-Ring Face Seal). Кольцо, размещённое на торцевой поверхности вилки, плотно прижимается к плоской уплотнительной поверхности розетки, создавая надёжное уплотнение. Такая конструкция эффективно предотвращает утечки и хорошо подходит для систем с высоким давлением и вибрацией.

Третий способ — металлическое уплотнение контактного типа. Например, фитинги JIC имеют 37-градусные конические уплотнительные поверхности как на вилке, так и на розетке. Уплотнение достигается за счёт контакта конуса вилки и конуса розетки — металл-металл по 37° коническому седлу. Этот метод обычно применяется в системах среднего и высокого давления, однако имеет определённые ограничения при работе с высокими вибрациями.

В этой модели уплотнения, где соприкасаются две полностью металлические поверхности, соединение называется «уплотнением металл-металл» и представляет собой чисто механическое соединение.

NPT/NPTF: NPT (National Pipe Taper) — коническая трубная резьба, американский стандарт для гидравлических фитингов по спецификации ASME B1.20.1; широко и эффективно применяется в гидравлических и пневматических системах. Этот тип резьбы имеет угол конусности 1° 47'. Угол профиля резьбы — 60°; при измерении наружного диаметра фитинга NPT замер следует производить по средней части конической поверхности. Уплотнение достигается за счёт натяга резьбы; такие фитинги не рассчитаны на повторное использование. При установке следует избегать чрезмерной затяжки, так как это может привести к трещинам или повреждению фитинга.

JIC (SAE 37° развальцовка): Фитинги JIC соответствуют стандартам Joint Industry Council. Стандартный угол развальцовки — 37°. Фитинги JIC выдерживают высокие давления и применяются в гидравлике и системах перекачки жидкостей. Они легко соединяются и разъединяются, что делает их удобными для высоконапорных систем. Для измерения JIC замер производится по самому широкому месту. Фитинг имеет наружную резьбу и 37° коническое седло; при соединении с соответствующей розеткой создаётся уплотнение металл-металл.

ORFS (O-Ring Face Seal): Фитинги ORFS имеют кольцо, расположенное на торцевой поверхности фитинга. Они соответствуют стандарту SAE J1453. В этих фитингах используются кольца из нитрила (Buna-N) или фторкаучука (Viton), которые укладываются в канавку на торцевой поверхности. Этот способ уплотнения называется эластомерным. Фитинги ORFS широко применяются в системах высокого давления, особенно в условиях изгибающих нагрузок или гидроударов; они также предпочтительны в системах с высокой вибрацией, так как эластичное кольцо значительно лучше поглощает удары, чем любое металлическое уплотнение. Для измерения наружного диаметра ORFS используется штангенциркуль. Типоразмер резьбы можно определить по таблице, сопоставляя измеренный наружный диаметр с шагом резьбы.

BSP (British Standard Pipe): Фитинги BSP — это стандартизированный тип резьбы для соединения и герметизации труб и рукавов в различных применениях.

BSPP (Parallel): Резьба цилиндрическая — диаметр постоянен по всей длине. Фитинги BSPP полагаются на уплотнительные шайбы или кольца для создания герметичного соединения. Обычно применяются в системах низкого давления, где важны точность и плотность. Для эффективного уплотнения цилиндрической резьбы требуются кольца, шайбы или комбинированные прокладки.

BSPT (Tapered): В отличие от BSPP, резьба BSPT коническая — диаметр уменьшается от одного конца к другому. Такая конструкция позволяет резьбе образовывать механическое уплотнение за счёт расклинивания при затяжке. Благодаря высокой герметичности фитинги BSPT часто используются в системах высокого давления и не требуют дополнительных уплотнительных материалов. Для измерения BSP измеряют наружный диаметр крайнего витка штангенциркулем; держите инструмент перпендикулярно оси фитинга для точности. Снимите показания со шкалы. С помощью резьбомера определите шаг. Подсчитайте число витков на дюйм или измерьте меньший участок и пересчитайте, чтобы получить TPI.

Метрические DIN: Метрические гидравлические фитинги — это компоненты, предназначенные для соединения различных частей гидросистемы с обеспечением герметичности и надёжности. Они измеряются в метрических единицах (миллиметрах) и соответствуют международным стандартам, принятым во многих странах, особенно в Европе и Азии. Основная задача этих фитингов — сохранять целостность и эффективность гидросистем, обеспечивая надёжные соединения, выдерживающие высокое давление и суровые условия эксплуатации. Основные типы: метрические цилиндрические резьбы (M-резьбы), метрические конические резьбы, метрические уплотнения с торцевым кольцом (ORFS), неразвальцованные резьбы (DIN 2353), метрические резьбы Komatsu и фитинги по японскому промышленному стандарту (JIS). Каждый тип обладает специфическими характеристиками, адаптированными к различным применениям.

Измерение гидравлических фитингов требует достаточной точности, чтобы гарантировать правильный выбор и предотвратить утечки. Три ключевых параметра — наружный диаметр, внутренний диаметр и характеристики резьбы — должны быть измерены точно. Для получения таких точных измерений необходимы специализированные инструменты.

Цифровой штангенциркуль — используется для измерения внутреннего (ID) и наружного (OD) диаметров фитингов. Цифровой штангенциркуль позволяет точно измерять ID и OD гидравлических фитингов с точностью до 0,02 мм; также имеет глубиномер для измерения углублений. Диапазон размеров обычно составляет от 6 до 50 мм. Для наружной резьбы (например, на болтах) измеряйте наружный диаметр, прикладывая губки к наружным кромкам витков. Для внутренней резьбы (в гайках) измеряйте внутренний диаметр. Держите штангенциркуль перпендикулярно оси резьбы для точного измерения.

Резьбомер (шаблон) — используется для определения числа ниток на дюйм (TPI) или шага резьбы. Набор калибров-шаблонов охватывает распространённые спецификации, позволяя быстро сопоставить тип резьбы. Шаг — это расстояние между соседними витками; используйте резьбомер для его измерения. Совместите зубья шаблона с витками на детали. Правильный шаблон плотно прилегает к резьбе без зазоров. Метрические резьбы: измеряйте расстояние между соседними витками в миллиметрах (например, 1,5 мм). Дюймовые резьбы: измеряйте число витков на дюйм (TPI) (например, 16 TPI).

Получив результаты измерений, обратитесь к таблице типоразмеров резьб, чтобы определить точный размер. В таких таблицах указаны диаметр, шаг и соответствующее обозначение размера резьбы.

Угломер для конических седел — используется для быстрого и точного определения угла конического уплотнительного седла в фитингах или портах — например, распространённые 37° (JIC/SAE J514) или 45° (SAE 45° и некоторые BSPT). Приложив шаблон к уплотнительной поверхности, можно визуально проверить совпадение углов, предотвращая проблемы, вызванные смешением несовместимых углов (например, установка 37° фитинга в 45° седло), что приводит к линейному контакту, плохому уплотнению и даже утечкам под высоким давлением.

Подводя итог, измерение и проверка гидравлических фитингов не представляют сложности. Имея под рукой правильные инструменты и руководствуясь данным руководством, можно уверенно выполнять измерения и монтаж. Важно помнить: проверяйте размер резьбы, считайте число витков, определяйте тип фитинга и уточняйте угол развальцовки.
